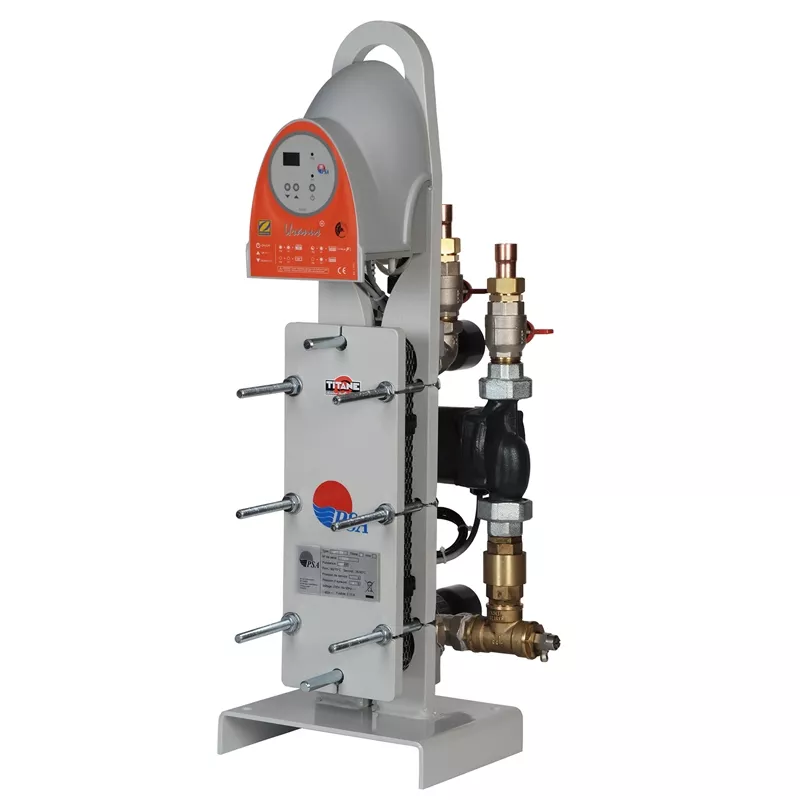

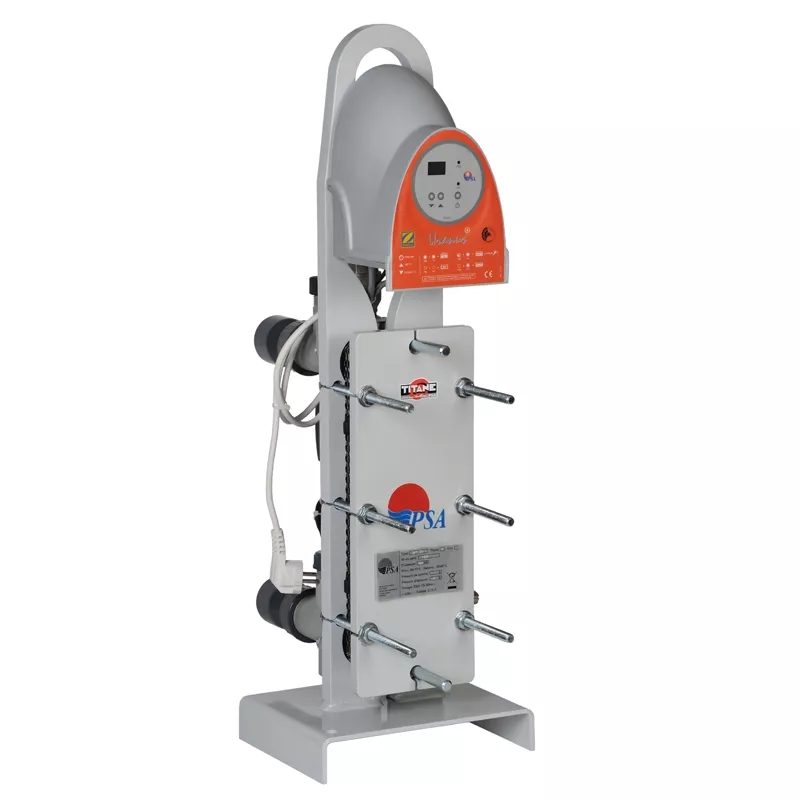

Permutador de calor Zodiac Uranus 120 com caixa

Permutador de calor Zodiac

O objetivo de um permutador é transferir calorias de um circuito para outro. Quanto maior for a superfície de permuta, mais calorias o circuito secundário pode retirar do primário.

O permutador de calor de placas é mais adequado para circuitos primários de baixa temperatura, uma vez que tem uma superfície de permuta maior do que um permutador de calor de tubos múltiplos.

Características do Uranus

• Permutador de calor de placas de titânio de elevado desempenho.

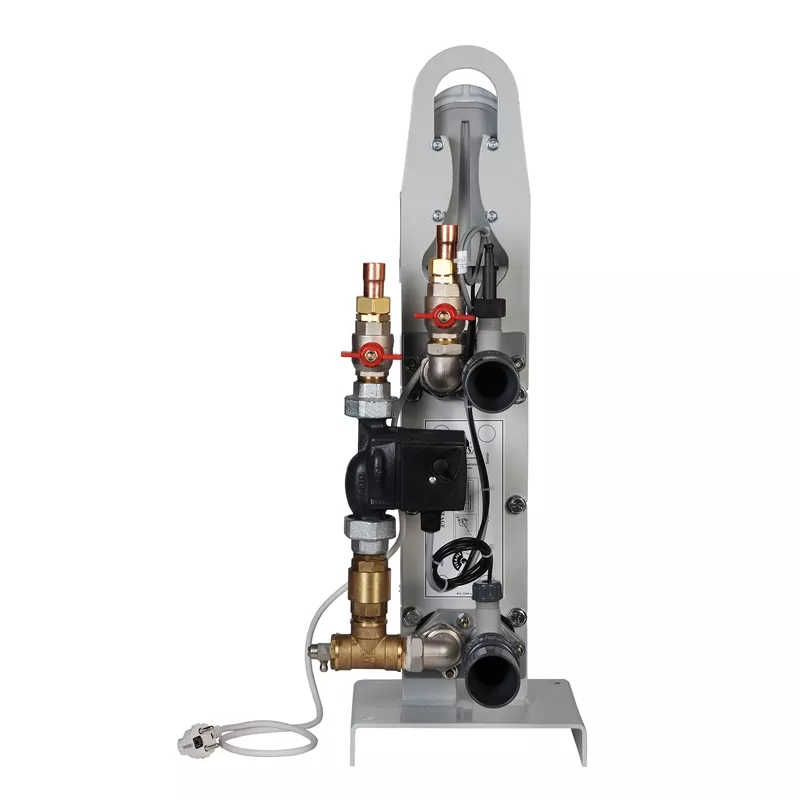

• PRIMÁRIA com seletor de 2 vias ajustável 1/4 de volta, anti-retorno em stand-by rosca macho D.26/34 com bicos de soldadura D.20/22.
• SECUNDÁRIA em PVC D.50.
• Bomba de circulação de baixo consumo.
• Termostato com ecrã LCD.
• Interruptor de caudal.
• Cabo monofásico.
• Bujão de drenagem.
• Potência com primário a 90ºC: 120 KW.
• Caudal primário: 2,8 m3/h.
• Caudal secundário: 4,3 m3/h.
• Material de máxima resistência nas flanges de fixação.
• Consumo classe A.
• Compatível com todo o tipo de sistemas de aquecimento doméstico.
• Máxima resistência (placas de titânio e corpo de Noryl / poliamida).

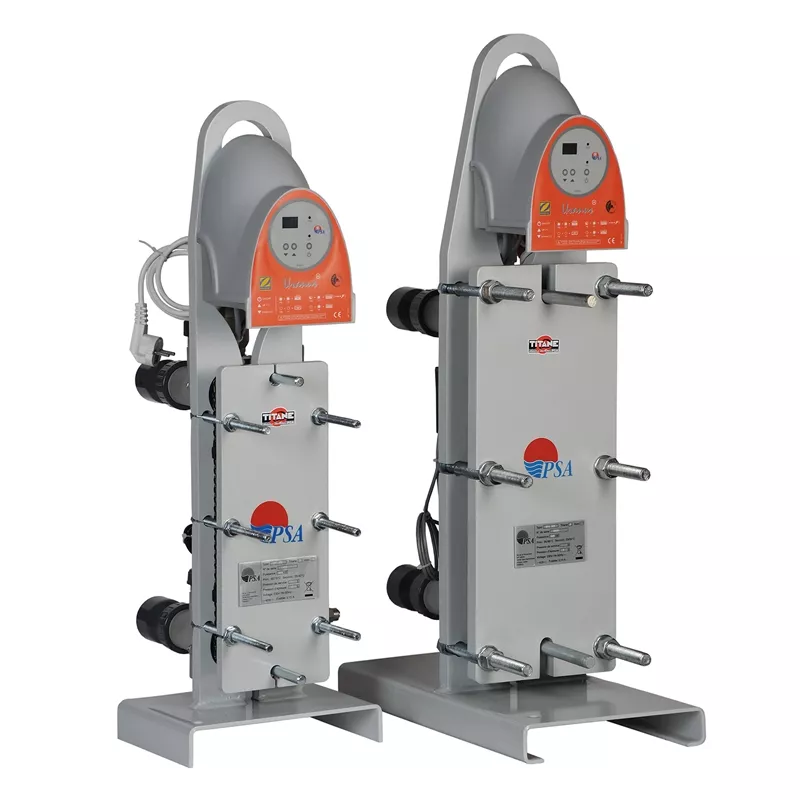

MODELO	UAN/UAP 35	UAN/UAP 70	UAN/UAP 120	UAN/UAP 240
CARACTERÍSTICAS TÉCNICAS
Potência com primário a 90ºC (kW)	35	70	120	240
Potência com primário a 60ºC (kW)	27	38	63	123
Potência com primário a 45ºC (kW)	15	21	34	68
Pressão primária máxima	3 bar	3 bar	3 bar	3 bar
Pressão secundária máxima	2 bar	2 bar	2 bar	2 bar
Temperatura primária máxima admissível	90º C	90º C	90º C	90º C
Temperatura secundária máxima admissível	40º C	40º C	40º C	40º C
Alimentação eléctrica	230V 50Hz	230V 50Hz	230V 50Hz	230V 50Hz
LIGAÇÕES
Primário (aquecimento)	20/22 Ø	20/22 Ø	20/22 Ø	20/22 Ø
Secundário (piscina)	50 Ø PVC	50 Ø PVC	50 Ø PVC	50 Ø PVC
EQUIPAMENTO
Permutador de calor	Placas de titânio	Placas de titânio	Placas de titânio	Placas de titânio
Bomba de circulação	Baixo consumo Classe A	Baixo consumo Classe A	Baixo consumo Classe A	Baixo consumo Classe A
Termóstato	Ecrã LCD	Ecrã LCD	Ecrã LCD	Ecrã LCD
