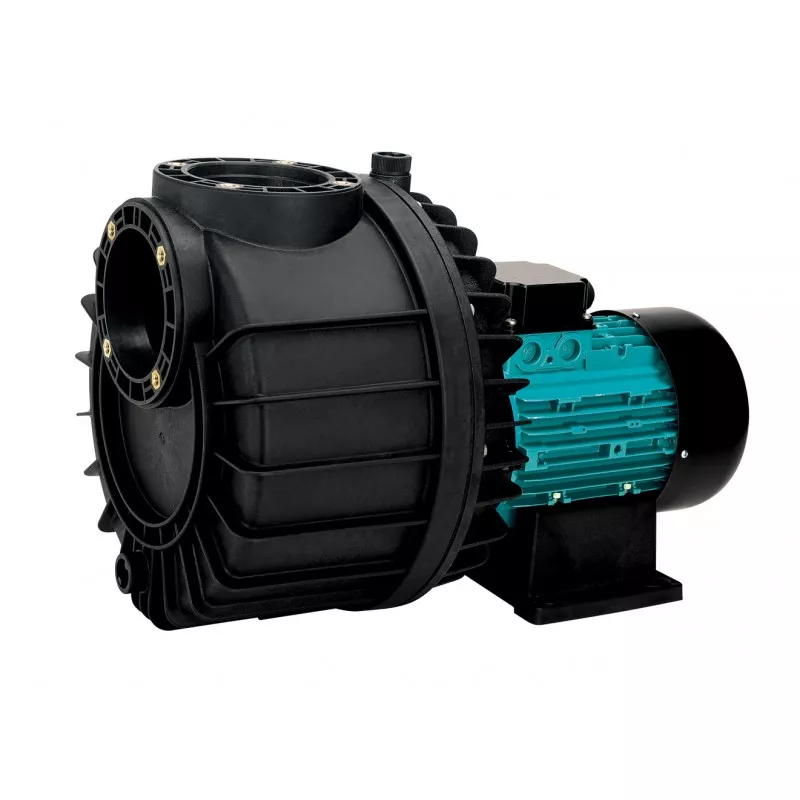

Gegenstrom-Schwimmpumpe Espa Nadorself 300M
- Pumpe Espa mod. NADORSELF 300M
- Einphasig 230 V und eine Leistung von 2,95 PS
- Asynchroner Motor mit konstanter Drehzahl und Dauerbetrieb
- Max. Fördermenge 65 m3/h
- Konzipiert für das Schwimmen im Gegenstromverfahren in öffentlichen und privaten Schwimmbädern, Balneotherapiezentren, Fitnessstudios und Spas
- Mit einem 2 1/2" gebogenen Laufrad, das in 3 Positionen einstellbar ist
Technisch eigenschaften
Nadorself-Pumpe
Selbstansaugende und kompakte Zentrifugalpumpen zur Förderung großer Wassermengen.
Speziell entwickelt für Gegenstromanlagen in privaten, kollektiven und öffentlichen Schwimmbädern, in Balneo- und Thalassotherapiezentren oder in privaten und öffentlichen Fitnessstudios und Spas.
Diese Anlage kann ein Schwimmbad in einen Raum für Freizeit, Sport und Gesundheit verwandeln, insbesondere in kleinen Schwimmbädern.
Die Selbstansaugfähigkeit dieses Modells, die durch eine vordere Ansaugklappe erreicht wird, ermöglicht eine große Flexibilität bei der Installation, die in technischen Bereichen ohne bauliche Eingriffe in dem an das Becken angrenzenden Teil durchgeführt werden kann. Die Ausführung in Kunststoff macht ihn unabhängig vom verwendeten Desinfektionssystem sehr korrosionsbeständig gegenüber Schwimmbadwasser
Herausragende Merkmale der Serie Nadorself:
Sie verfügt über ein originelles und nützliches gebogenes 2 1/2"-Gewinde, das in 3 Positionen verstellbar ist, und einen 2 1/2"-Flanschanschluss mit Gewinde an der axialen Ansaugung. Die einphasigen Modelle verfügen über einen Wärmeschutz des Motors.
Merkmale der Serie Nadorself:
- Fuß / Basis: Enthalten.
- Laufräder: Mit Gewinde.
- Entlüftungsstopfen: Ja.
- Rückschlagventil: Nein.
Elektrische Eigenschaften.
- Elektrische Isolierung: Klasse F.
- Betriebsfaktor: S1.
- Schutzart: IP55.
- Rückstellung: Automatisch.
- Motortyp: Asynchron.
- Art der Motordrehung: Konstante Drehzahl.
- Betriebsart: Kontinuierlich.
Konstruktive Merkmale.
- Einlassdurchmesser: 2 1/2" G.
- Austrittsdurchmesser: 2 1/2" G.
- Abdichtung durch: Gleitringdichtung.
- Stufen: Einstufige Zentrifugalpumpe.
- Motorkühlung: Lüfter.
- Art der Ansaugung: Selbstansaugend.
- Anschlussart an der Saugseite: Gewinde.
- Art des Anschlusses am Druck: Gewinde.
- Laufradtyp: Geschlossen.
Werkstoffe.
- Gleitringdichtung: Aluminiumoxid-Graphit.
- Ansauggehäuse: PP + 30% GF.
- Druckgehäuse: PP + 30% GF.
- Umhüllendes Gehäuse: PP + 30% GF.
- Diffusor: PP + 30% GF.
- Pumpenwelle: Rostfreier Stahl AISI 420.
- Motorwelle: Rostfreier Stahl AISI 420.
- Motorgehäuse: Aluminium.
- Laufrad/e: PPO + 30% GF.
- Dichtungen: NBR.
- Material des Fußes: PP + 30% GF.
- Werkstoff des Dichtungsfußes: PP + 30 % GF.
- Schrauben: Rostfreier Stahl AISI 304.
Grenzwerte für die Verwendung.
- Maximale Ansaugung (m): 4.
- Maximale Anzahl der Motoranläufe (Anläufe/Minute): 0,5.
- Maximaler Betriebsdruck (bar): 4.
- Flüssigkeitstemperatur (ºC): Min: 4 - Max: 35.
Einphasige Motoren | Dreiphasen-Motoren | Intensität | Aufgenommene Leistung P1 KW | Motorleistung P2 | Kapazität des Kondensators | |||
50 hz | 50 hz | 1- | 3- | 1- | 3- | KW | HP | |
Nadorself 200M | Nadorself 200 | 10,2 | 7/4,1 | 2,2 | 2,2 | 1,5 | 2,01 | 40µF-450V |
Nadorself 300M | Nadorself 300 | 13,4 | 8,6 | 3 | 3 | 2,3 | 3,08 | 60µF-450V |
Nadorself 400 | 11,8 | 3,8 | 3 | 4,02 |

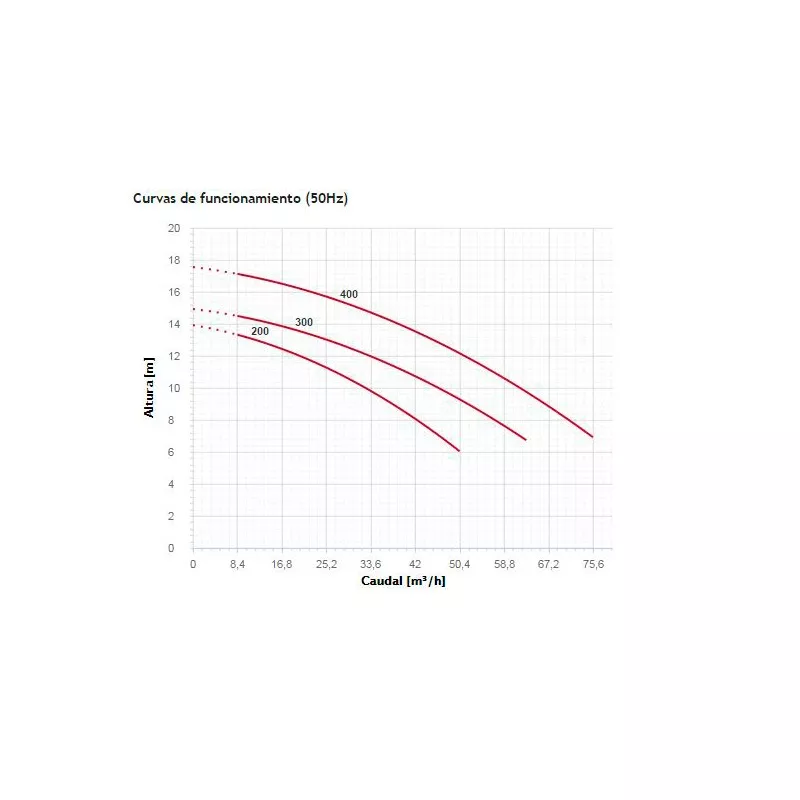

Hydraulische Daten.
Einphasige Motoren | Dreiphasen-Motoren | Durchflussmenge (l/min) | 0 | 140 | 280 | 420 | 560 | 700 | 840 | 980 | 1120 | 1260 |
50 Hz | 50 Hz | Durchflussmenge (m3/h) | 0 | 8,4 | 16,80 | 25,2 | 33,6 | 42,0 | 50,4 | 58,8 | 67,2 | 75,6 |
Nadorself 200M | Nadorself 200 | mca | 13,9 | 13,3 | 12,4 | 11,3 | 9,8 | 8,1 | 6,0 | |||
Nadorself 300M | Nadorself 300 | 14,9 | 14,5 | 13,9 |
13,0 |
12,0 | 10,7 | 9,3 | 7,6 | |||
Nadorself 400 | 17,6 | 17,1 | 16,5 | 15,7 | 14,7 | 13,5 | 12,2 | 10,6 | 8,9 | 6,9 |
