Wärmetauscher Zodiac Wärmeleitung 70 basic
ref: 08CAW49NT70
ean13: 9317545032818
sku: W49NT70

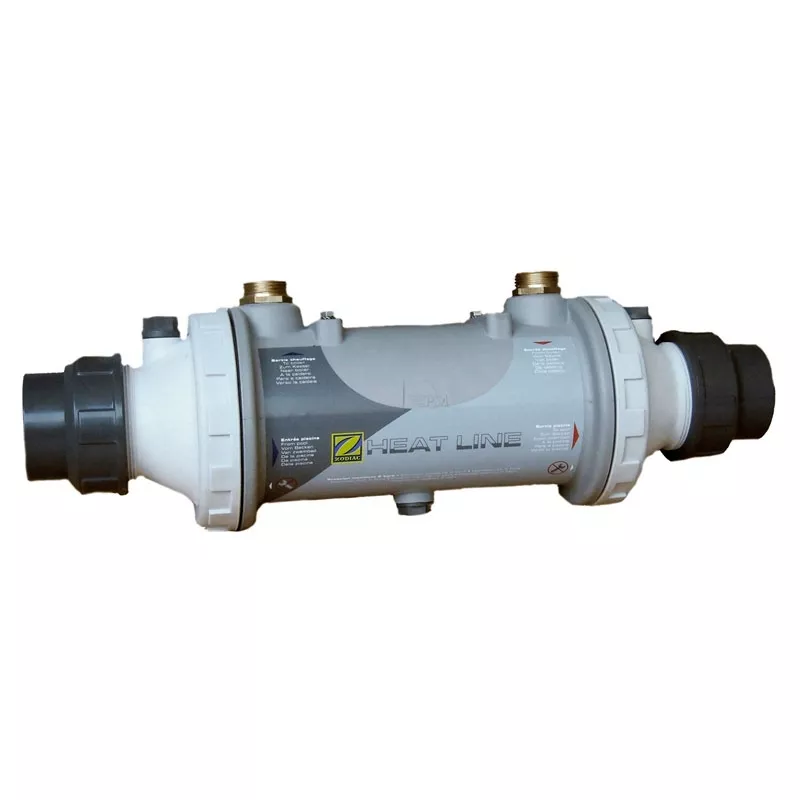

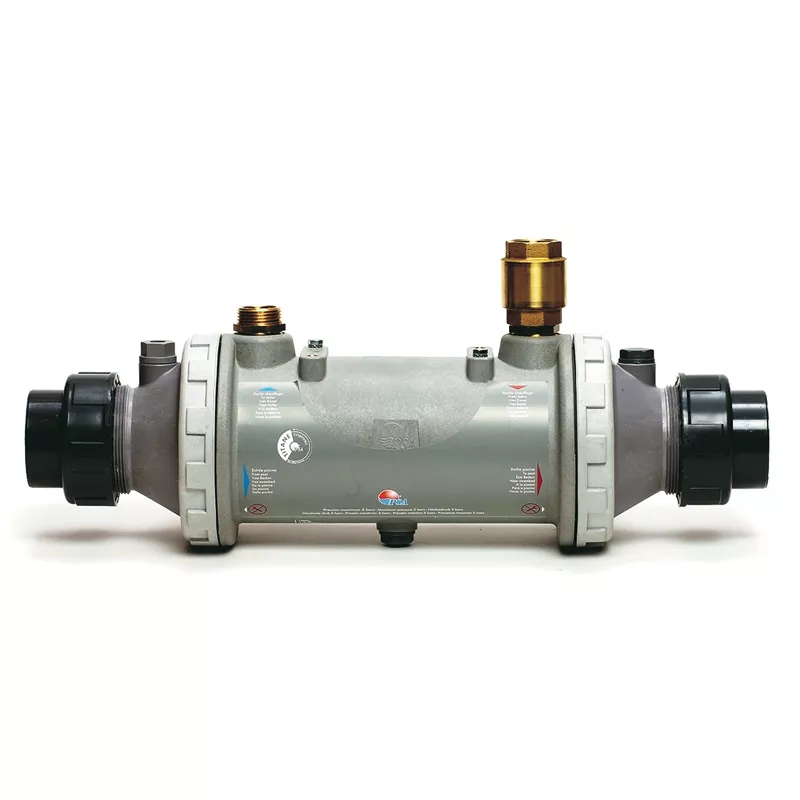

- Wärmetauscher Zodiac mod.Heat Line Basic
- Artikelnummer: W49NT70
- Kompatibel mit allen Heizungsarten (Wärmepumpe, Heizkessel, Geothermie, Solar)
- Maximale Robustheit durch Rohre aus Titan und Ummantelung aus Noryl-Polyamin

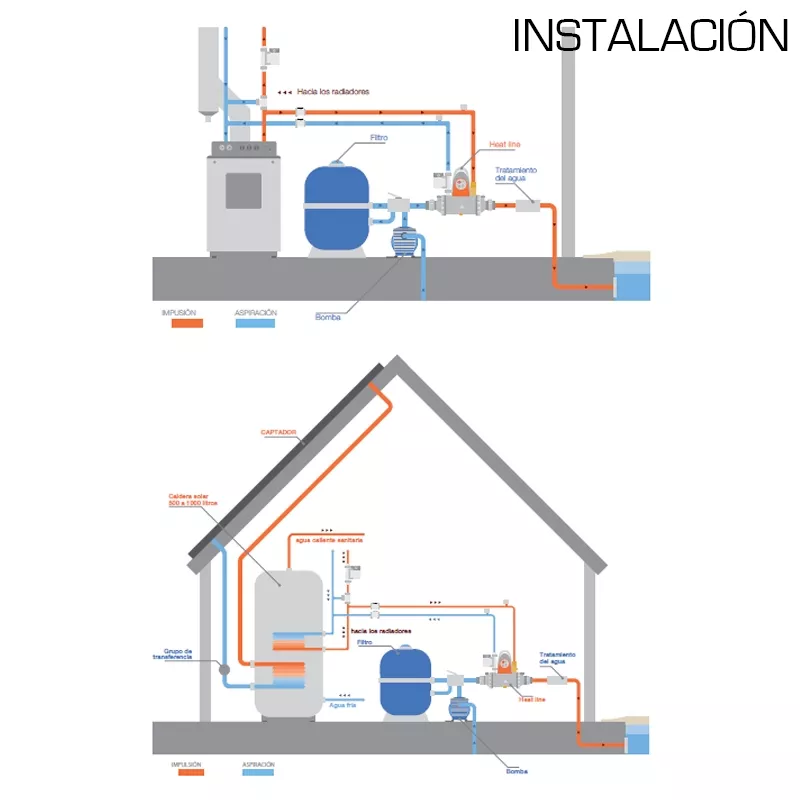

- Einfache Installation in der Nähe des Kessels und am Filterausgang, sehr widerstandsfähig
- Leistung mit Primär bei 90ºC: 70KW
- Für Außen-, Innen- oder überdachte Schwimmbäder
979,00 €
Inklusive IVA
Kostenloser Versand
Technisch eigenschaften
Wärmetauscher Zodiac
Der Zweck eines Wärmetauschers besteht darin, Kalorien von einem Kreislauf auf einen anderen zu übertragen. Je größer die Austauschfläche ist, desto mehr Kalorien kann der Sekundärkreislauf vom Primärkreislauf aufnehmen.
Der Plattenwärmetauscher eignet sich besser für Niedertemperatur-Primärkreise, da er eine größere Austauschfläche hat als ein Mehrrohrwärmetauscher.
Merkmale der Heat Line
- Gehäuse aus Noryl / eingespritztem Polyamid.
- Rohre aus Titan.
- Rückschlagventil.
- Leistung mit Primärteil bei 90ºC: 70 KW.
- Primärer Durchfluss (Heizung): 3 m3/h.
- Sekundärer Durchfluss (Schwimmbad): 20 m3/h.
- Kompatibel mit allen Arten von Heizungsanlagen.
- Maximale Widerstandsfähigkeit (Titanplatten und Gehäuse aus Noryl/Polyamid).
MODELL | Wärmeleitung 20 | Wärmelinie 40 | Wärmelinie 70 |
TECHNISCHE EIGENSCHAFTEN | |||
Leistung mit Primär bei 90º C (kW) | 20 | 40 | 70 |
Leistung mit Primär bei 60º C (kW) | 8.5 | 17 | 30 |
Leistung mit Primär bei 45º C (kW) | 4 | 8 | 14 |
Maximaler Druck (Poolkreislauf) | 2 bar | 2 bar | 2 bar |
Maximal zulässige Temperatur | 90º C | 90º C | 90º C |
ANSCHLÜSSE | |||
Primär (Heizung) | 26/34 Ø mm | 26/34 Ø mm | 26/34 Ø mm |
Sekundär (Schwimmbad) | 63 oder 50 Ø PVC | 63 oder 50 Ø PVC | 63 oder 50 Ø PVC |
Durchflussmenge (m3/h) primär | 0.9 | 1.7 | 3 |
Durchflussmenge (m3/h) sekundär | 10 | 15 | 20 |
AUSRÜSTUNG | |||
Körper | noryl/polyamid injiziert | injiziertes Noryl/Polyamid | injiziertes Noryl/Polyamid |
Rohre | Titan | Titan | Titan |
Daten Blatt
- Leistungsaufnahme (bei 60ºC)
- 30 KW
- Platten / Widerstände
- Titan
