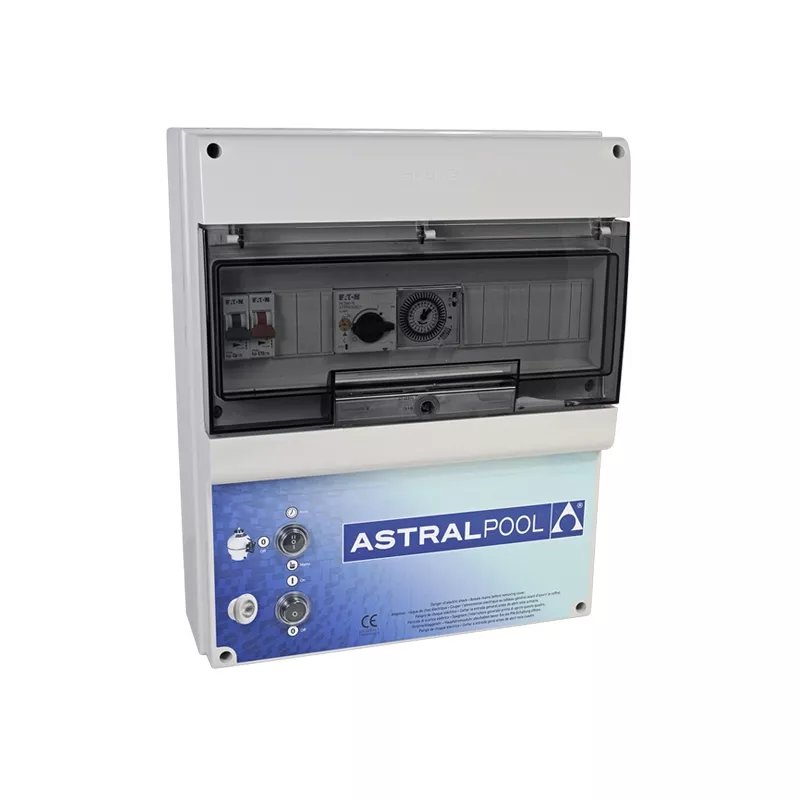

Schwimmbad-Schaltanlage Typ C mit Beleuchtungssteuerung + 300W Transformator
ref: 04AR69918
ean13: 8435283952401
sku: 69918
- Schaltschrankpanel für die Steuerung der Filterpumpe und der Beleuchtung.
- Typ C:
- für 3/4- oder 1-PS-Pumpen in Einphasenstrom
- für 3-PS-Pumpen in Dreiphasenstrom - 300 W Transformator.
- Inklusive Transformator.
- Zeitschaltuhr.
- Magneto-thermischer Schutz.
- Lichtschalter.
369,00 €
Inklusive IVA
Kostenloser Versand
Technisch eigenschaften
Schwimmbad-Schaltschrank mit Beleuchtungssteuerung + 300 W Transformator
Schwimmbad-Schaltschrank Typ C, für eine Pumpe und Beleuchtungssteuerung.
- Schutz durch Leistungsschalter.
- Schütz.
- 24-Stunden-Zeitschaltuhr.
- Schalter mit 3 Positionen (automatisch/0/manuell).
- Schalter für Poolbeleuchtung.
- Inklusive Transformator.
Installation und Benutzerhandbuch
- Die Installation einer elektrischen Schalttafel muss von einem qualifizierten Elektriker durchgeführt werden.
- Arbeiten Sie niemals an einer unter Spannung stehenden Schalttafel. Schalten Sie die Stromzufuhr zur Hauptschalttafel aus, bevor Sie mit den Arbeiten beginnen
. - Installieren Sie die Schalttafel immer so, dass sie vor Feuchtigkeit, Regen und Wasserspritzern geschützt ist. Sie muss in einem Technikraum oder
in mindestens 3,5 m Entfernung vom Schwimmbecken installiert werden. - Die Schalttafel darf nicht als Verteilerdose verwendet werden. Schließen Sie niemals externe Geräte an die Schalttafel an.
- Stellen Sie den magnetothermischen Motorschutzschalter in Abhängigkeit von der tatsächlichen Stromaufnahme der Pumpe ein (siehe Typenschild
). - Bei Schalttafeln mit einem 30-mA-Fehlerstromschutzschalter ist die Sicherheitsvorrichtung regelmäßig durch Drücken der Taste
"test" zu prüfen. - Regelmäßig die Anschlüsse nachjustieren.
TYP C-PLATTE:
- Einphasenstrom (230 V): für 3/4- oder 1-PS-Pumpen.
- Dreiphasenstrom (400 V): für 3-PS-Pumpen.
Daten Blatt
- Art des Stroms
- Einphasig 220V
- Steuerung der Beleuchtung
- Ja
- Transformator
- 300 W
