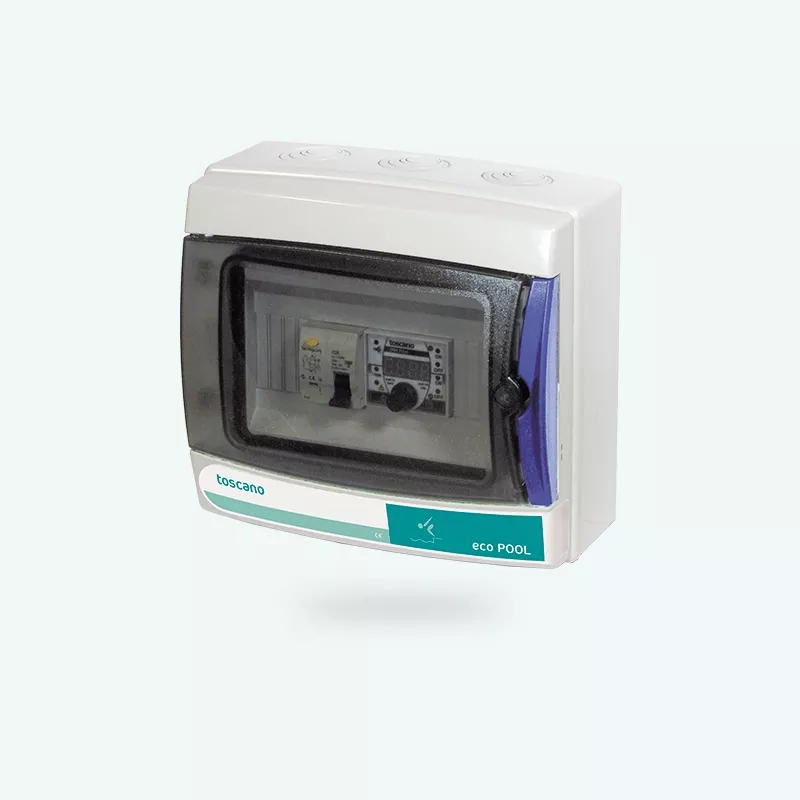

Modulare digitale Schalttafel 1 einphasige Pumpe mit Differential

was ist VIGILEC?

Vigilec ist eine Produktlinie von Pumpenschutz- und Schalttafeln mit Digitaltechnik, die der Norm EN60204 entspricht. Sie wird in Unterwasserpumpenanlagen, Druckgruppen und Schwimmbädern eingesetzt.

Elektronischer Schutz

Der elektronische Pumpenschutz bietet eine viel schnellere und präzisere Reaktion auf Unter- und Überlast als der thermische Schutz, wodurch ein vorzeitiges Auslösen aufgrund von Übertemperaturen vermieden wird.

Einbaufertig

Mit diesen einbaufertigen Geräten entfallen Konstruktions- und Entwicklungskosten sowie die Notwendigkeit, die Schalttafel zu montieren und zu verdrahten. Gleichzeitig sind sie so konzipiert, dass sie leicht und sicher zu bedienen sind und eine einfache Montage und Einstellung der Geräte ermöglichen.

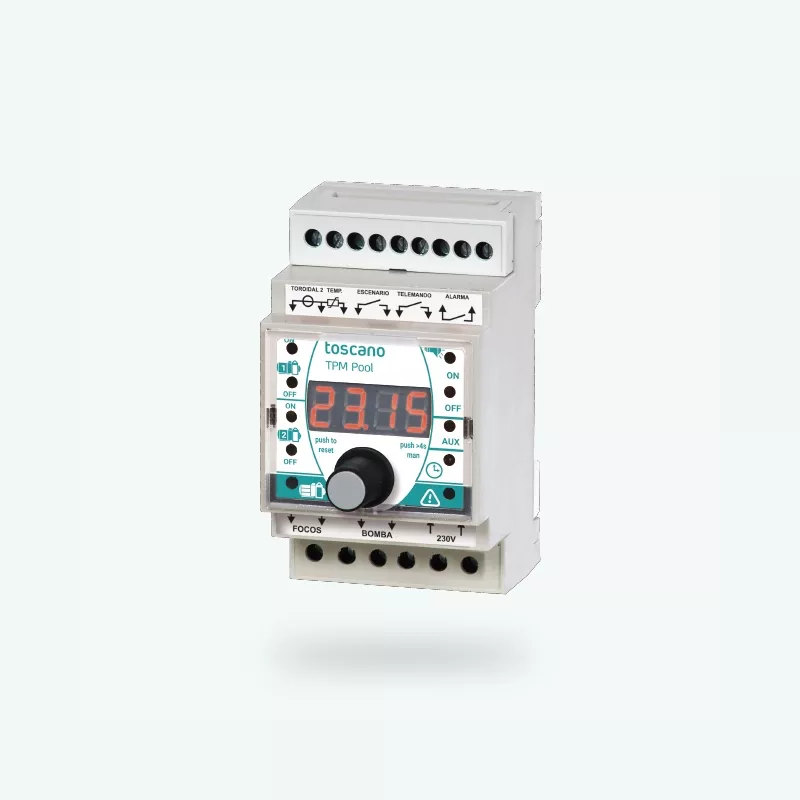

Digitales Steuer- und Schutzmodul

ANSCHLUSSKLEMMEN

A. Transformator-Eingang (In>14A).
B. Eingang für externen Temperaturfühler.
C. Eingang zur Steuerung des Scheinwerfers (ON/OFF und RGB).
D. Eingang zur Steuerung der Pumpe.
E. Ausgang des Hilfsrelais.
F. Ausgang zur Stromversorgung des Scheinwerfers.
G. Ausgang zur Stromversorgung der Pumpe.
H. Eingang zur 230-V-Versorgung.

PILOTEN

1. Filterprogramm 1.
2. Filterprogramm 2.
3. Pumpe läuft.
4. Beleuchtungsprogramm.
5. Hilfsausgang.
6. Aktuelle Zeit.
7. Alarm / Kalibrierung.
