Paneles de Medición en Piscinas: Todo lo que Necesitas Saber

En un mundo tan automatizado y con tanta tecnología, los paneles de control son herramientas básicas para los mantenedores de piscinas y responsables de instalaciones acuáticas. Estos equipos permiten garantizar que los parámetros fundamentales del agua, como el nivel de cloro y pH, se mantengan en los valores adecuados, proporcionando tranquilidad , seguridad y cumplimiento normativo.

Estos sistemas no solo miden, sino que también controlan los niveles químicos del agua, reduciendo la necesidad de intervención manual y asegurando una calidad de agua óptima en piscinas privadas, comunitarias, semipúblicas y parques acuáticos. Además, muchos modelos incluyen conectividad WiFi y control remoto, lo que facilita la supervisión desde cualquier lugar y en cualquier momento.

¿Qué Miden Controlan los Paneles de Control?

El objetivo principal de un panel de medición es monitorizar y ajustar automáticamente los niveles de pH y cloro en el agua.

• Medición pH: Su funcionamiento es relativamente sencillo. Se basa en un sensor de que mide el nivel de acidez o alcalinidad del agua. Este sensor está conectado a un sistema electrónico que regula la inyección de ácido o base para mantener el pH dentro del rango óptimo (7.2 - 7.6).
• Medición de cloro en PPM: Aquí es donde encontramos mayores diferencias, ya que existen tres tecnologías principales para la medición del cloro en el agua en PPM.
• Medición de cloro en ORP-Redox: Este método mide el potencial de reducción-oxidación (ORP) del agua, indicando su capacidad desinfectante. En lugar de medir directamente la cantidad de cloro libre, evalúa la efectividad del cloro y otros oxidantes en la eliminación de contaminantes. Se expresa en milivoltios (mV) y es una opción práctica y económica para el control del agua en piscinas residenciales y comerciales.
• Medición de cloro en PPM: Los paneles pueden medir el cloro utilizando diferentes tecnologías, cada una con sus ventajas y aplicaciones específicas.

a) Medición Amperométrica

• Es una de las tecnologías más utilizadas en piscinas comerciales y residenciales.
• Se basa en electrodos sumergidos que generan una corriente eléctrica proporcional a la concentración de cloro en el agua.
• Requiere un mantenimiento periódico, ya que los electrodos pueden ensuciarse o descalibrarse.
• Puede verse afectada por la presencia de otros químicos en el agua, como estabilizantes.

b) Medición Potenciostática

• Una variante más avanzada de la amperométrica, con un control más estable.
• Utiliza un sistema de referencia electroquímica que permite obtener mediciones más precisas y con menos interferencias.
• Su principal ventaja es que ofrece una mayor estabilidad a largo plazo y reduce la necesidad de calibraciones frecuentes.

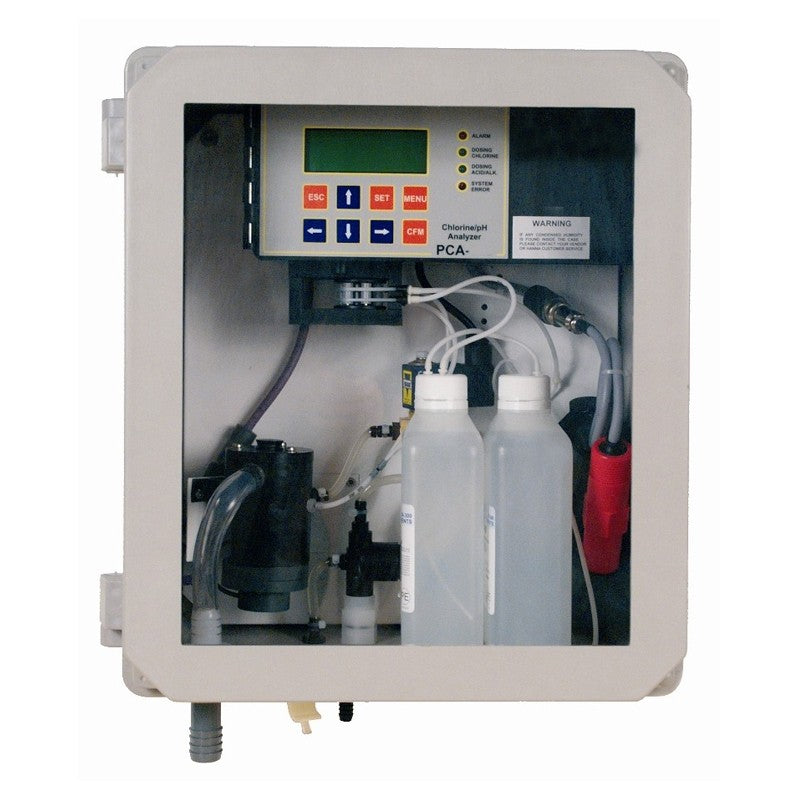

• Su coste es mayor en comparación con los sistemas amperométricos básicos. c) Medición Fotométrica Este sistema mide el cloro mediante un proceso óptico.
• Se basa en la absorción de luz por parte del cloro en una muestra de agua.
• Es muy preciso y no se ve afectado por otros productos químicos.
• Suele utilizarse en laboratorios o en piscinas que requieren un control extremadamente preciso.
• No es un sistema de medición en tiempo real continuo, ya que requiere un ciclo de muestreo para obtener los datos.

¿Cuál Elegir para tu Piscina?

• La elección del panel de medición dependerá del tipo de piscina y del nivel de precisión requerido:
• Piscinas residenciales: Un sistema amperométrico suele ser suficiente.
• Piscinas comerciales o con gran volumen de bañistas: La tecnología potenciostática ofrece mayor estabilidad.
• Piscinas de alto estándar o laboratorios: La medición fotométrica proporciona la máxima precisión.
• Además de la tecnología de medición, es importante considerar la calidad de los sensores, la facilidad de calibración y la compatibilidad con sistemas de dosificación automática.

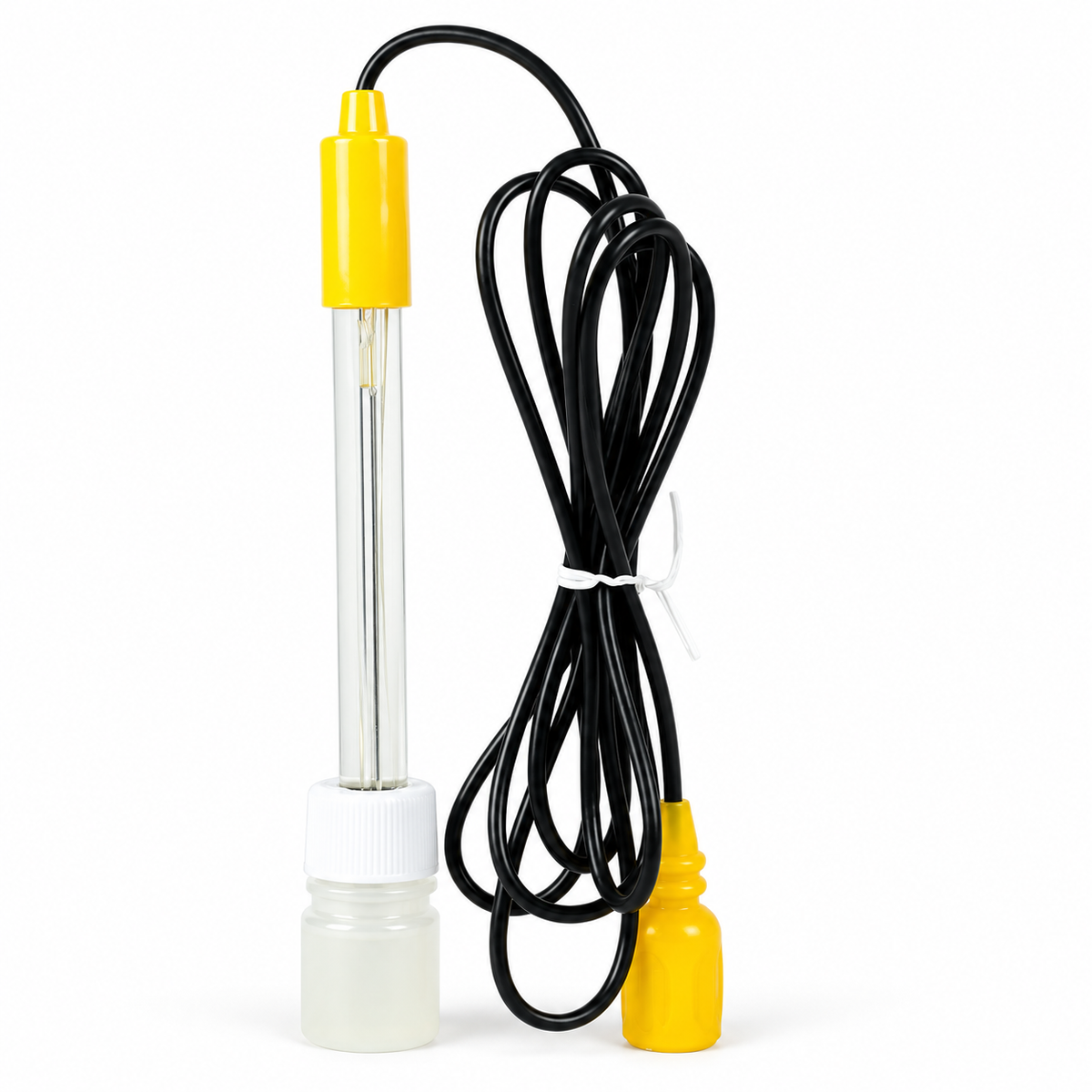

Medición de cloro en ORP-Redox:

El sistema de medición de ORP (Oxidation-Reduction Potential) o Redox es una de las formas más utilizadas para evaluar la capacidad desinfectante del agua en piscinas. Su funcionamiento es diferente a las tecnologías que miden la concentración de cloro libre, ya que se centra en la capacidad oxidativa del agua, lo que lo convierte en un método práctico y económico.

¿Qué es el ORP o Redox?

El potencial de reducción-oxidación (ORP o Redox) mide la capacidad del agua para oxidar materia orgánica y desinfectar. En otras palabras, indica la efectividad del cloro y otros desinfectantes en la eliminación de microorganismos y contaminantes.

El ORP se expresa en milivoltios (mV) y su valor dependerá de factores como:

• La concentración de cloro en el agua.
• El pH del agua (valores altos de pH reducen la efectividad del cloro).
• La presencia de contaminantes y compuestos estabilizantes, como el ácido isocianúrico. ¿Cómo Funciona un Sensor ORP? El sistema de medición ORP utiliza un sensor sumergido en el agua que mide la diferencia de potencial eléctrico entre una referencia y el agua de la piscina.
• Si el ORP es alto (>750 mV), el agua tiene un buen poder desinfectante.
• Si el ORP es bajo (<650 mV), la capacidad desinfectante es insuficiente y pueden proliferar bacterias y algas.

En general, un ORP de 650-750 mV se considera óptimo para una piscina bien desinfectada.

Ventajas del Sistema ORP

• Económico: Es más accesible que otros sistemas de medición de cloro libre.
• Fácil instalación y mantenimiento: Solo requiere la calibración ocasional del sensor.
• Permite un control en tiempo real: Ofrece una medición continua del poder desinfectante del agua.
• Compatible con sistemas de dosificación automática: Puede integrarse con bombas dosificadoras para ajustar la cantidad de cloro inyectado.

Limitaciones del Sistema ORP

• No mide directamente la cantidad de cloro libre: Solo evalúa la capacidad oxidante del agua, lo que puede verse afectado por otros químicos presentes.
• Sensibilidad al pH: Un pH alto reduce la eficacia del cloro y puede alterar las lecturas del ORP.
• Influencia de estabilizantes y contaminantes: La presencia de ácido isocianúrico u otros compuestos puede afectar la medición.

¿Cuándo Elegir un Sistema ORP para tu Piscina?

• Piscinas residenciales: Es una opción práctica y asequible para el control básico del desinfectante.
• Piscinas públicas o comerciales: Puede utilizarse en combinación con otros sistemas de medición de cloro libre para mejorar la precisión.
• Sistemas automatizados: Es ideal para ajustar automáticamente la dosificación de cloro en piscinas con reguladores de pH y ORP.

Comparación entre Sistemas de Medición de Cloro: PPM vs. ORP

Ambos sistemas tienen ventajas y desventajas según el tipo de piscina y el nivel de precisión deseado. A continuación, explicaremos cada uno y ofreceremos una comparativa final.

1. Medición de Cloro en PPM

El sistema de medición en PPM se basa en la concentración real de cloro libre presente en el agua. Este método permite conocer cuántas partículas de cloro hay disueltas por cada millón de partes de agua.

Ventajas de la medición en PPM:

• Medición precisa de la concentración de cloro libre.
• No se ve afectada por variaciones en el pH o la presencia de otros químicos.
• Es el método recomendado para cumplir con normativas de salud pública en piscinas comerciales y municipales.

Desventajas de la medición en PPM:

• No mide la efectividad del cloro en la desinfección, solo su cantidad.
• Puede haber presencia de cloro combinado (cloraminas), que no desinfecta eficazmente pero sigue apareciendo en la medición.
• Requiere calibración frecuente en sistemas electrónicos para mantener la precisión.

2. Medición de Cloro en ORP (Redox o Potencial de Oxidación-Reducción)

El sistema ORP mide la capacidad del agua para oxidar y eliminar materia orgánica. En lugar de indicar la cantidad exacta de cloro libre, proporciona un valor en milivoltios (mV) que refleja la actividad desinfectante del agua.

Ventajas de la medición en ORP:

• Mide la capacidad real de desinfección del agua, no solo la cantidad de cloro.
• Permite un control en tiempo real mediante sistemas automatizados.
• Es un sistema económico y fácil de instalar en piscinas residenciales.

Desventajas de la medición en ORP:

• Los valores pueden verse afectados por el pH y otros químicos en el agua.
• No ofrece una medición exacta de la cantidad de cloro libre en PPM.
• Puede generar confusión si no se interpreta correctamente, ya que un ORP alto no siempre significa que haya suficiente cloro en el agua.

Elección de la Bomba Dosificadora en un Panel de Control para Piscinas

Una vez definido el tipo de panel de control que usaremos para la medición del cloro (ORP o PPM) y, en el caso de PPM, el método específico de medición (amperométrica, potenciostática o fotométrica), el siguiente paso es elegir la bomba dosificadora adecuada.

La bomba dosificadora es el componente mecánico encargado de inyectar el producto químico en el agua de manera controlada. Su activación o desactivación depende de las órdenes enviadas por el panel de control, asegurando así que los niveles de cloro y pH se mantengan dentro de los parámetros óptimos.

1. Función de la Bomba Dosificadora en el Panel de Control

Las bombas dosificadoras trabajan en conjunto con el panel de control y se encargan de:

• Inyectar hipoclorito sódico (cloro líquido) cuando se detecta una disminución en el nivel de cloro.
• Inyectar reductor o incrementador de pH cuando el sensor de pH detecta una variación fuera del rango recomendado (7.2 - 7.6).

2. Tipos de Configuración en los Paneles de Control

Dependiendo del nivel de sofisticación del sistema, los paneles de control pueden tener dos configuraciones principales en relación con la bomba dosificadora:

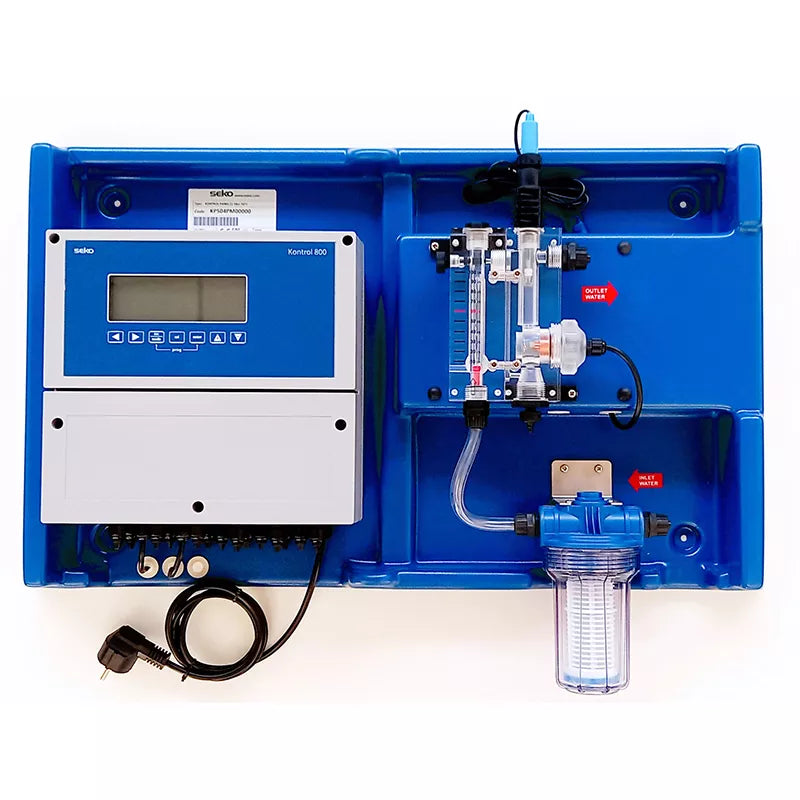

A) Panel de Control con Unidad de Control Independiente y Bombas Externas

• En este sistema, la unidad de control se encuentra separada de las bombas dosificadoras.
• La unidad de control mide y envía señales a las bombas para que activen o desactiven la dosificación.
• Normalmente, este tipo de configuración se encuentra en paneles avanzados, ideales para piscinas comerciales o instalaciones con alta exigencia en el tratamiento del agua.

Ventajas:

• Mayor flexibilidad, ya que permite elegir y cambiar las bombas según la necesidad.
• Posibilidad de utilizar bombas de diferentes capacidades según el tamaño de la piscina.
• Mayor durabilidad y facilidad de mantenimiento.

Desventajas:

• Requiere más espacio para la instalación.
• Mayor coste inicial, ya que se compran los componentes por separado.

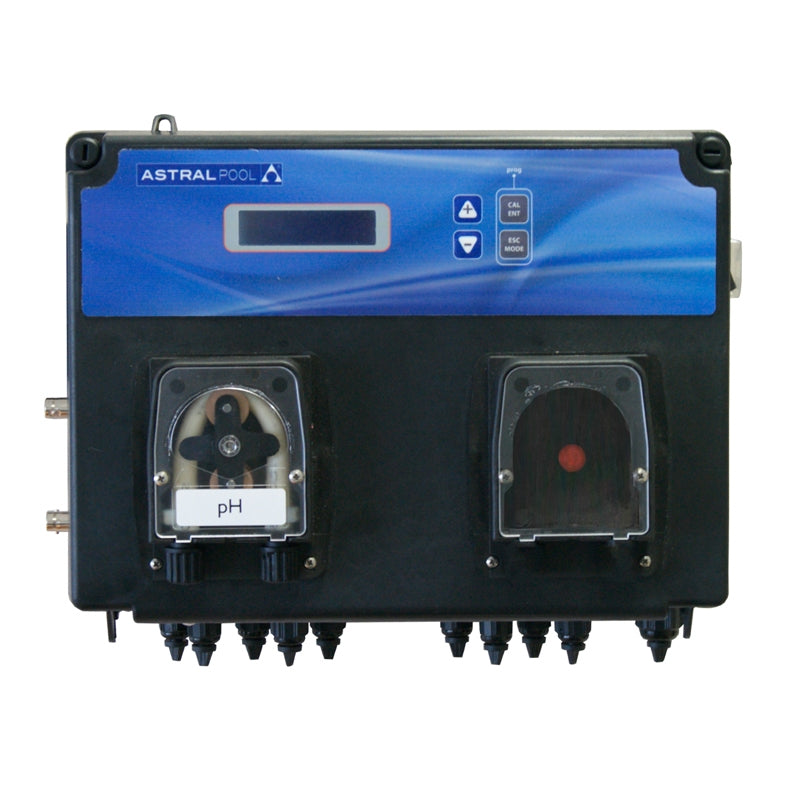

B) Panel de Control con Bombas Dosificadoras Integradas

En este caso, el panel de control ya incorpora las bombas dosificadoras dentro de su estructura. Todo el sistema está integrado en un solo equipo, donde la medición y la dosificación se realizan desde la misma unidad.

Se encuentran más comúnmente en paneles sencillos y compactos, diseñados para piscinas residenciales o de menor tamaño.

Como norma general la técnologia de medición se limita a ORP-Redox

Ventajas:

• Instalación más sencilla y compacta.
• Ideal para espacios reducidos.
• Menor coste inicial en comparación con los sistemas avanzados.

Desventajas:

• Si una bomba falla, la reparación o sustitución puede ser más complicada.
• Menor flexibilidad en la elección de componentes individuales.

3. Tipos de Bombas Dosificadoras

Dentro de los paneles de control, podemos encontrar distintos tipos de bombas dosificadoras según su mecanismo de funcionamiento:

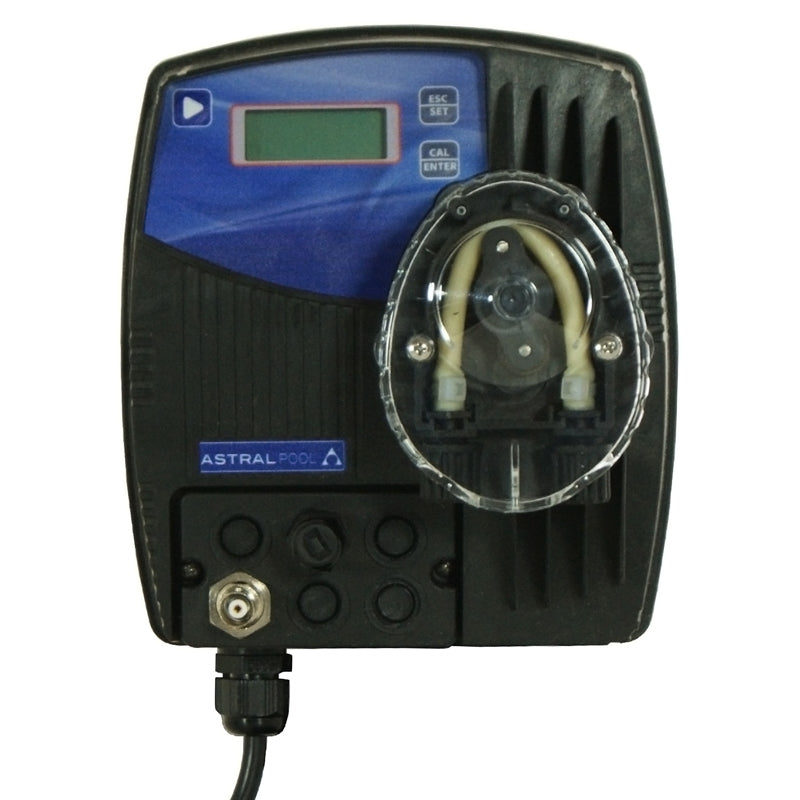

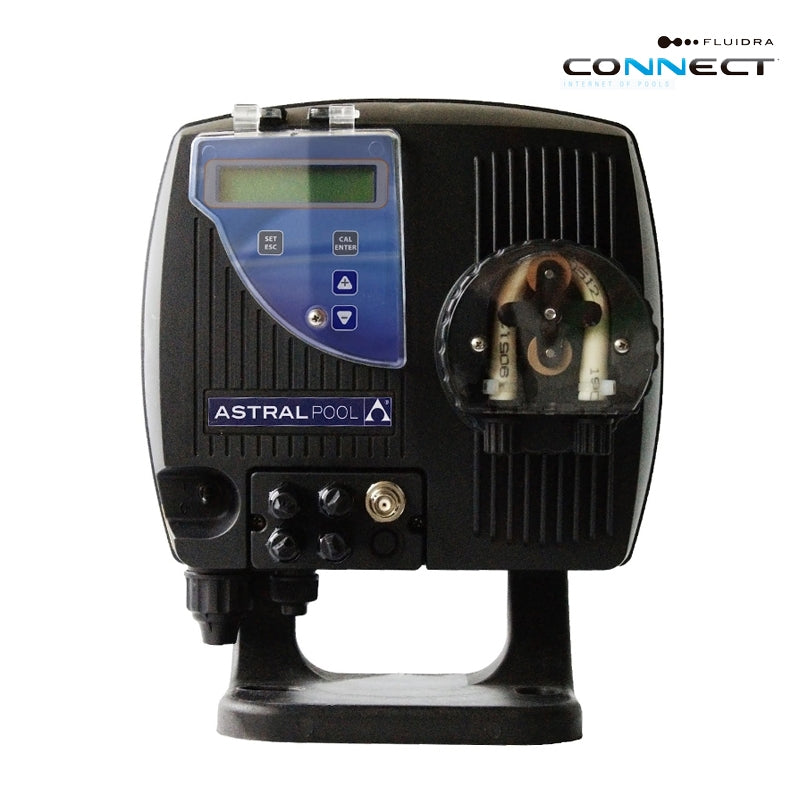

A) Bombas Peristálticas

Funcionan mediante un tubo flexible que es comprimido por un rotor para inyectar el producto químico.

Son ideales para piscinas pequeñas y medianas.

Ventajas:

• Bajo mantenimiento y fácil sustitución de la tubería.
• Precisas y económicas.
• Funcionamiento silencioso.

Desventajas:

• No aptas para grandes volúmenes de agua.
• La tubería se desgasta con el tiempo y requiere reemplazo.

B) Bombas Electromagnéticas (Solenoides)

Funcionan mediante un pistón electromagnético que empuja el producto químico a presión. Son utilizadas en piscinas comerciales o en sistemas que requieren una dosificación más precisa.

Ventajas:

• Mayor precisión en la dosificación.
• Adecuadas para aplicaciones más exigentes.
• Resistentes y con larga vida útil.

Desventajas:

• Son más costosas.
• Son más ruidosas que las peristalticas

4. ¿Cómo Elegir la Bomba Dosificadora Adecuada?

Para seleccionar la bomba dosificadora correcta dentro de un sistema de control de piscina, se deben considerar los siguientes factores:

• Tamaño de la piscina: Piscinas más grandes requieren bombas con mayor capacidad de dosificación.
• Tipo de panel de control: Si el panel ya integra bombas, no se requiere una selección externa.
• Tipo de producto químico a dosificar: Cloro líquido, reductor de pH o incrementador de pH.
• Frecuencia de uso: En piscinas comerciales se recomienda un sistema con bombas electromagnéticas o de pistón, mientras que en residenciales, las peristálticas suelen ser suficientes.
• Facilidad de mantenimiento: Las bombas peristálticas son más sencillas de mantener que las electromagnéticas.

Normativa en España

Los paneles de medición y control en piscinas deben cumplir con la normativa vigente en España, especialmente en piscinas de uso público o comunitario.

Algunas de las normativas más relevantes incluyen:

• Real Decreto 742/2013, por el que se establecen los criterios técnico-sanitarios de las piscinas. Este decreto regula los niveles mínimos y máximos de parámetros como pH, cloro libre residual, cloraminas y ORP, entre otros.
• Norma UNE-ISO 17943, relacionada con la medición y control de sustancias químicas en el agua de las piscinas.

Regulación de la calidad del agua de consumo humano, que puede influir en los tratamientos aplicados en piscinas. Es fundamental que los paneles de medición sean capaces de garantizar el cumplimiento de estas normativas para evitar sanciones y asegurar la seguridad de los bañistas.
